SolidWorks作为一款强大的三维计算机辅助设计软件，已成为产品设计、机械工程和制造领域的行业标准。它不仅仅是一个绘图工具，更是一个集设计、模拟、可视化、文档管理于一体的综合平台。本文将系统介绍如何利用SolidWorks进行高效的图文设计制作，将创意转化为精确的数字化模型与专业工程图。

一、 设计理念与前期规划

任何优秀的设计都始于清晰的构思。在启动SolidWorks之前，应明确设计目标、功能需求、制造工艺和材料选择。这阶段可以手绘草图或使用概念图来捕捉灵感。规划好设计的核心特征、主要部件和装配关系，将为后续的建模工作奠定坚实基础。

二、 三维建模：构建数字核心

SolidWorks的核心在于基于特征的参数化建模。设计师通常从基础特征（如拉伸、旋转、扫描、放样）开始创建零件的主体形状。

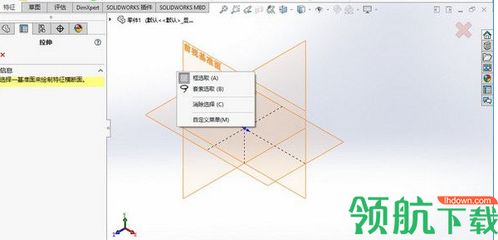

1. 草图绘制：在选定的基准面（前视、上视、右视等）上绘制二维轮廓。充分利用几何关系（水平、垂直、相切等）和尺寸驱动，确保草图完全定义，这是参数化设计的关键。
2. 特征创建：将草图通过拉伸、旋转等方式转化为三维实体。随后添加切除、圆角、倒角、抽壳、阵列等工程特征，逐步细化模型。
3. 设计意图管理：通过方程式、全局变量和配置来管理尺寸间的关联与产品的不同变体，实现“一处修改，处处更新”的智能设计。

三、 装配体设计：实现部件协同

对于由多个零件组成的产品，需要使用装配体环境。

• 插入与配合：将设计好的零件插入装配体，通过重合、平行、距离等配合关系，精确约束各零件间的相对位置与运动方式。
• 自顶向下设计：在装配体环境中直接参考其他零件来设计新零件，确保部件间的关联性和适配性，特别适用于复杂系统的设计。
• 干涉检查与运动仿真：利用软件工具检查零件间是否存在非预期的重叠（干涉），并通过Motion分析模拟机构的运动，提前发现设计缺陷。

四、 工程图制作：生成生产蓝图

三维模型完成后，需生成用于指导生产和检验的二维工程图。SolidWorks的工程图与三维模型完全关联。

1. 图纸与视图：创建标准图纸（如A4、A3），通过模型视图、投影视图、剖面视图、局部视图等多种视图类型，全方位展示零件或装配体的形状与结构。
2. 尺寸与公差标注：自动或手动添加详细的尺寸、几何公差（形位公差）和表面粗糙度符号。标注应符合国家或行业制图标准（如GB、ISO）。
3. 注解与表格：添加技术要求、注释、焊接符号等。插入材料明细表，自动列出装配体中所有零件的编号、名称、数量和材料等信息。
4. 图纸格式化：设置符合公司标准的图纸格式、标题栏、图框和图层，保证图纸的规范性与专业性。

五、 渲染与可视化：提升沟通效果

为了向客户、管理层或市场展示设计效果，可以利用SolidWorks Visualize或集成插件进行照片级渲染。

• 应用材质与贴图：为模型赋予逼真的金属、塑料、玻璃等外观材质。
• 设置布景与灯光：选择合适的场景背景，调整灯光类型、位置与强度，营造所需氛围。
• 渲染输出：生成高分辨率的静态图像或动画，生动展示产品的外观、颜色和质感，用于宣传册、提案或用户手册。

六、 数据管理与协作

利用SolidWorks PDM等产品数据管理工具，对设计文件进行版本控制、审批流程管理和安全存储，确保团队协作高效有序，避免数据混乱和丢失。

###

SolidWorks图文设计制作是一个从虚拟概念到可制造图纸的完整闭环流程。掌握从草图到三维模型，再到工程图与渲染输出的全套技能，能够显著提升设计质量、减少物理原型成本、缩短产品开发周期。通过持续学习和实践，设计师可以充分发挥SolidWorks的潜力，将创新想法快速、精准地转化为现实产品。
